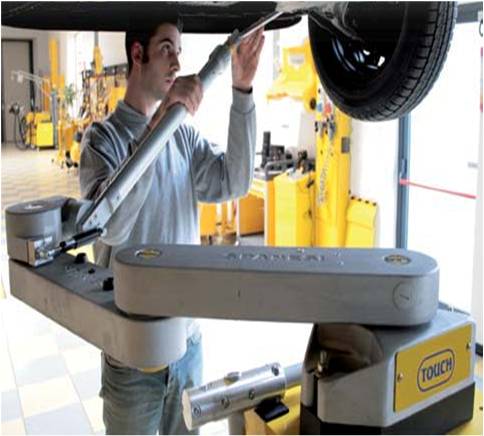

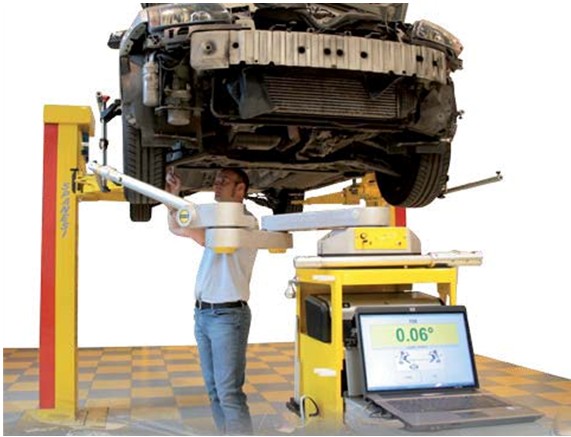

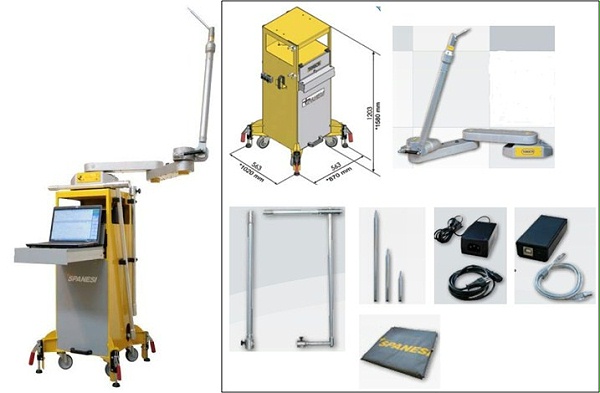

售后维修常见的电子测量系统有Car-o-liner、斯潘内锡等测量系统，使用自由臂电子测量头进行测量，自由臂由多节可以转动的关节性连接，每两个臂之间都可以在一个平面内360°转动，多节的转动能够实现空间三维移动，能够移动到任意位置，在自由臂关节连接处有角度位移传感器，会实现传输空间位置到计算机上，计算机能够据此得出测量点的三维数据。

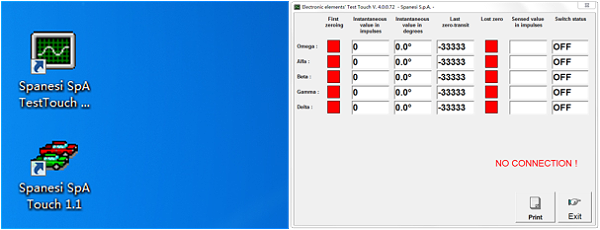

电子测量软件安装完成后，在屏幕上会显示两个快捷图标。

双击 SPANESI Test Touch 图标连接电脑蓝牙与测量臂。

前后左右上下移动测量臂，观察到界面中所有红色方块变绿即表示此位置测量臂传感器已激活。

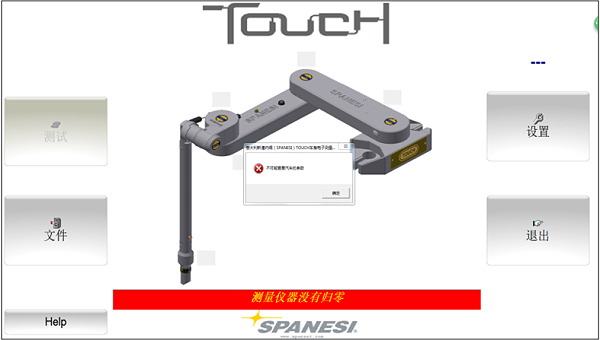

双击 SPANESI SPA Touch图标，打开测量软件。

测量臂激活后，可以直接点击“文件”进入工单。

使滑尺的每个角度、关节活动，以激活滑尺。

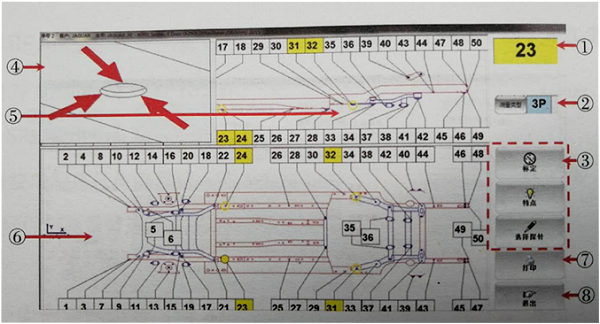

① 测量点编号 ② 测量类型 ③ 测量功能选项 ④ 测量点示意图

⑤ 测量侧视图 ⑥ 车辆俯视图 ⑦ 打印 ⑧ 退出

车身装配点测量

（1）直接将测量探针移动到系统标示的装配点即可测量

（2）在测量点附近系统会发出提示音

（3）在测量点位置按下测量臂上黄色按钮进行测量

（4）系统会自动定位出测量点的空间位置，并与厂家原始数据对比，得到偏移误差。
