拆胎机动力源开关接线图

返回列表 来源：发布日期： 2021.12.30 浏览次数：2000

220倒顺开关接线方法：

1.开关上的铜片连接是1与5号、3号与7号、6号与10号

2.220V电源线接6号与2号

3.电机线接U1接9，U2接4，Z1接1，Z2接7号

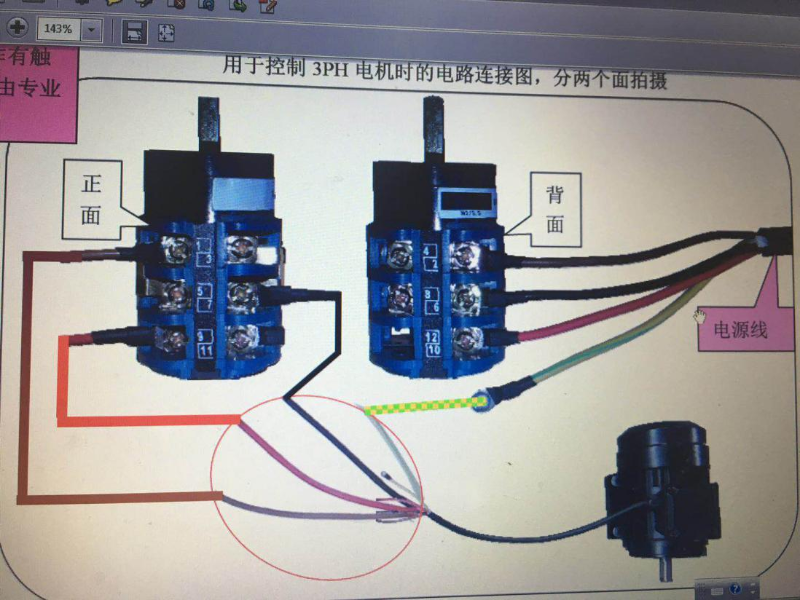

380V倒顺开关接线方法：

1.2号与6号连接铜片取掉

2.380V电源线接2、6、10

3.电机线接1、7、9
