如何调试SPACE四轮定位仪

返回列表 来源: 发布日期: 2021.09.22 浏览次数:2000

一、SPACE四轮定位仪的调试过程:

1.所有软件及数据安装完成后进行调试二个蓝牙相机的角度

把电脑与蓝牙连接好,进行调整数据(通过调整二个蓝牙相机上的小螺丝来调整角度)

SPACE四轮定位仪调整前界面

调整前

SPACE四轮定位仪调整后界面

调整后

2.进行安装目标盘调试:

把四个目标盘安装在车轮上,按照左前FL、右前FR、左后RL、右后RR分别安装好,注意,前轮的二个目标盘的反光面是朝后安装,后轮二个目标盘的反光面是朝前安装。

3.目标盘识别及调整角度:

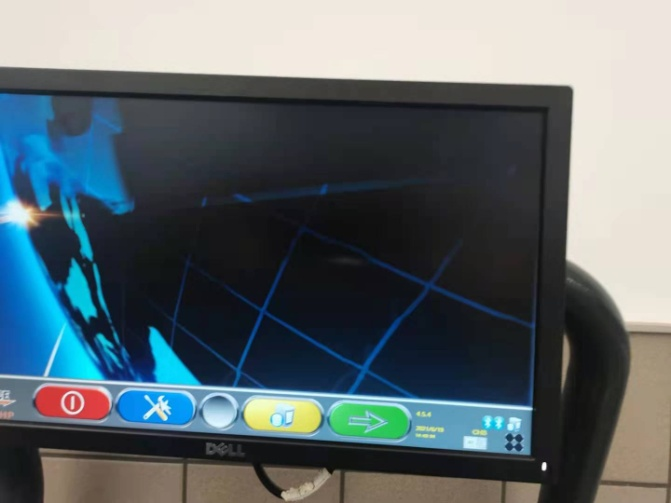

设置SPACE四轮定位仪

点上图中的设置进入

配置SPACE四轮定位仪

进入后点设备配置

SPACE四轮定位仪目标板安装

再点目标板安装

SPACE四轮定位仪

出现上图图案后通过调整目标盘达到上图图片的车轮箭头达到中间位置如下图

SPACE四轮定位仪目标盘安装完毕

把目标盘安装好后就可以进行四轮定位仪操作了。

二、调试过程中遇到的问题:

在上进入程序操作时,按照操作步骤进入,但无法选择车型数据,出现文件缺失,刚开始以为是数据没有安装好所导致的,重新把数据再安装一次

SPACE四轮定位仪调试中的问题1

SPACE四轮定位仪调试中的问题2

SPACE四轮定位仪调试中的问题3

SPACE四轮定位仪调试中的问题安装故障排除

出现上图时输入大写Y来进入数据导入


导入完成后现次进入操作,但结果还是一样,那就不是数据的问题,后来检查了一下四个目标盘的编号,发现有一个编号输入错误

上图前头是T3DF01006324,正确的是T3DF001006324,改正后进入操作正常,可以正常进入四轮定位仪的操作。
