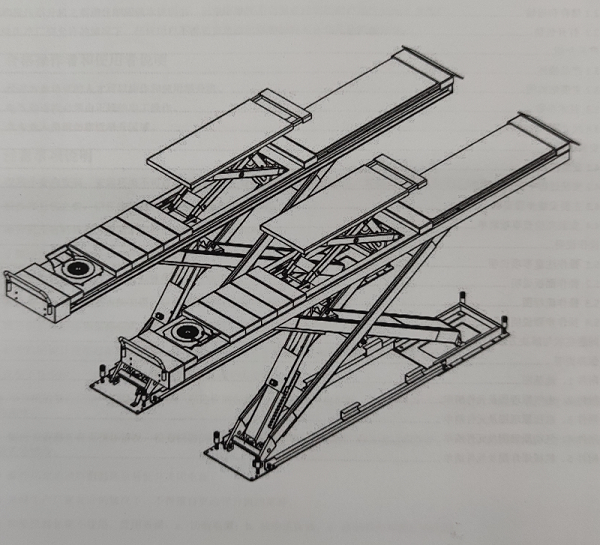

上图为此举升机的基本机械结构，该举升机属于藏地式举升机，主要的组成结构为大小平台、剪刀支架、支撑底板、液压油缸以及动力单元等，其工作原理为当动力单元通电后，齿轮泵开始工作，将油箱内液压油抽至油缸推动油缸活塞杆上升，从而带动剪刀支架使平台整体上升，以达到举升车辆的目的。剪刀支架上在油缸的上侧装有保险板，在上升的过程中会不断的与齿条咬合，以保障液压系统故障时举升机滑落引发事故，在安全方面上设备配备24v安全电控系统，限位开关，气动安全锁，防爆阀等安全装置，且设备最高举升高度限位在1.8米以保障人车安全。
