汽车4s站和汽车修理厂规划设计

作者: 编辑: 来源: 发布日期: 2020.08.14
信息摘要:
汽车4s站和汽车修理厂的业务范围涵盖了机修、钣金、喷漆、洗车。在建筑物是多层的情况下,通常一楼是机修区域,二楼是钣喷区域,客户接待办公区域位…
Integrated garage 汽车4s站和汽车修理厂

汽车4s站和汽车修理厂的业务范围涵盖了机修、钣金、喷漆、洗车。在建筑物是多层的情况下,通常一楼是机修区域,二楼是钣喷区域,客户接待办公区域位于接车通道醒目位置。

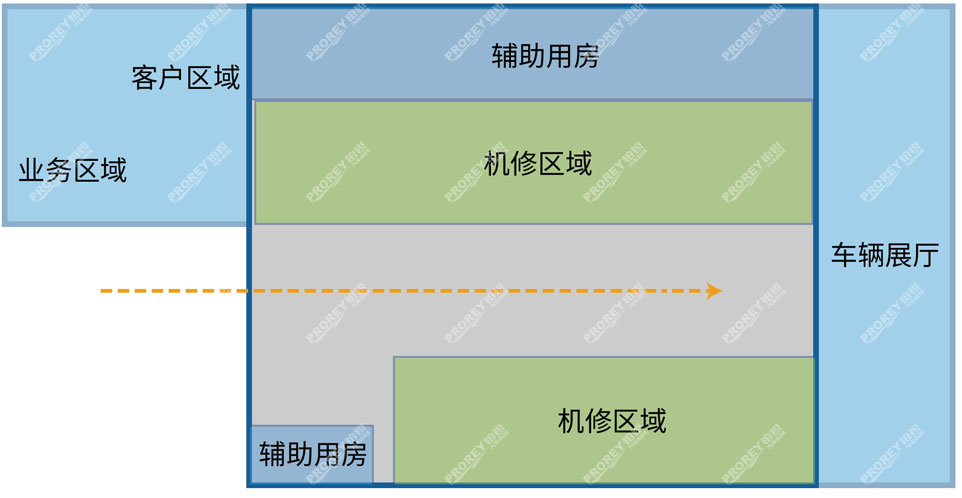

布局图Layout diagram

resource/images/ab261d9489d74dd89c2326665bab1bf9_73.jpg

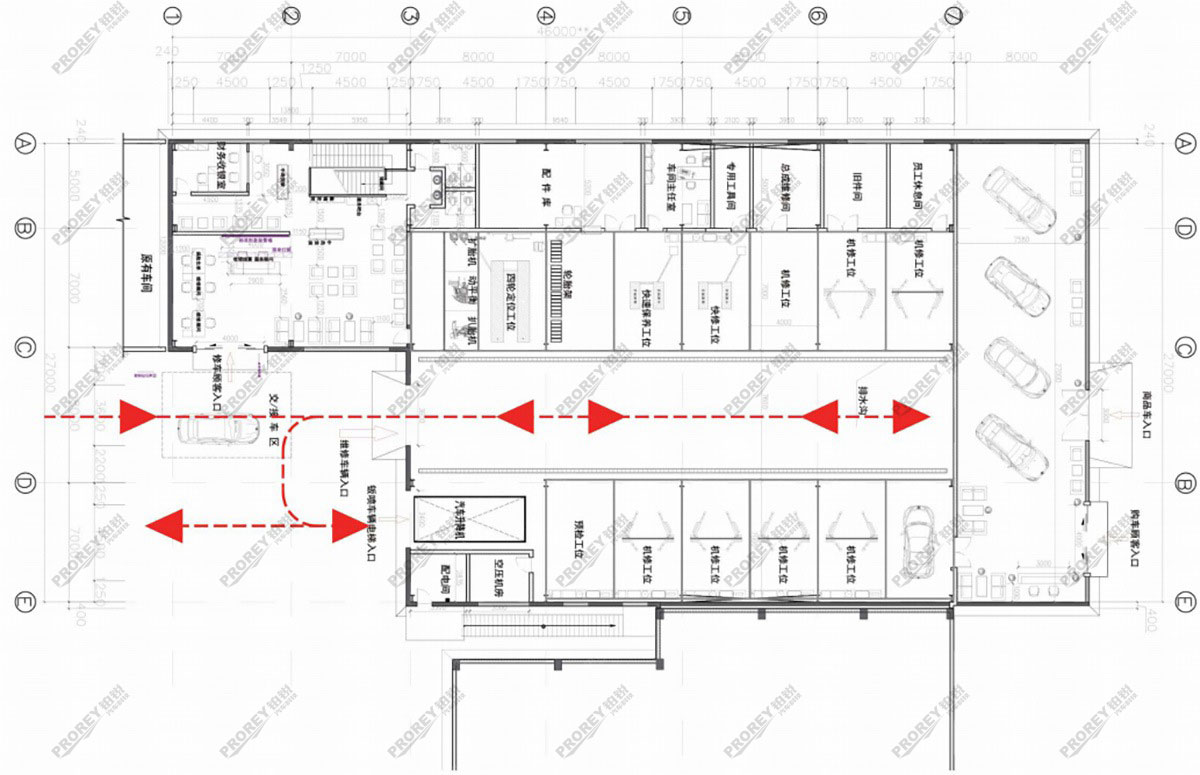

平面图floor plan

resource/images/ab261d9489d74dd89c2326665bab1bf9_75.jpg

举升机是维修车间中重要的生产设备之一,牵涉到安全经营,车间布局需要考虑设备及车辆重量,设备基础处的混凝土需加厚,剪式举升机需做下沉式基础,设备安装对设备基坑、穿线管和排水管等的尺寸和强度有严格要求。

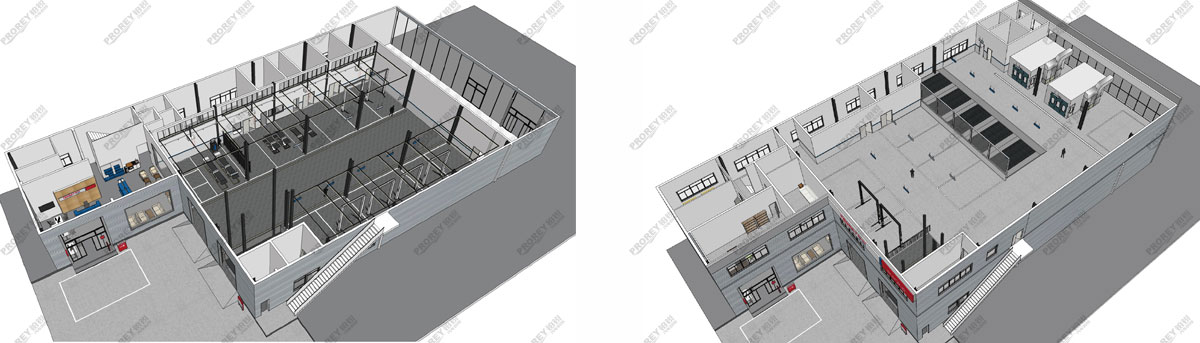

鸟瞰图aerial view

resource/images/ab261d9489d74dd89c2326665bab1bf9_77.jpg

车间满足消防和环保的要求,车间配有足够的消防器材,废机油等物品要及时搬离车间,存放在废品回收间,并配有防爆措施,远离明火区域,钣金和喷漆工人配有防护装备。
维修车间区域一般用深灰色工业砖(200mm×200mm)铺设,用白色工业砖(200mm*200mm)铺设工位线。考虑到举升机的安装,瓷砖下面填沙通常不超过50mm, 下方混凝土不低于 250mm厚,强度不低于C30,以确保操作安全和设备使用寿命。

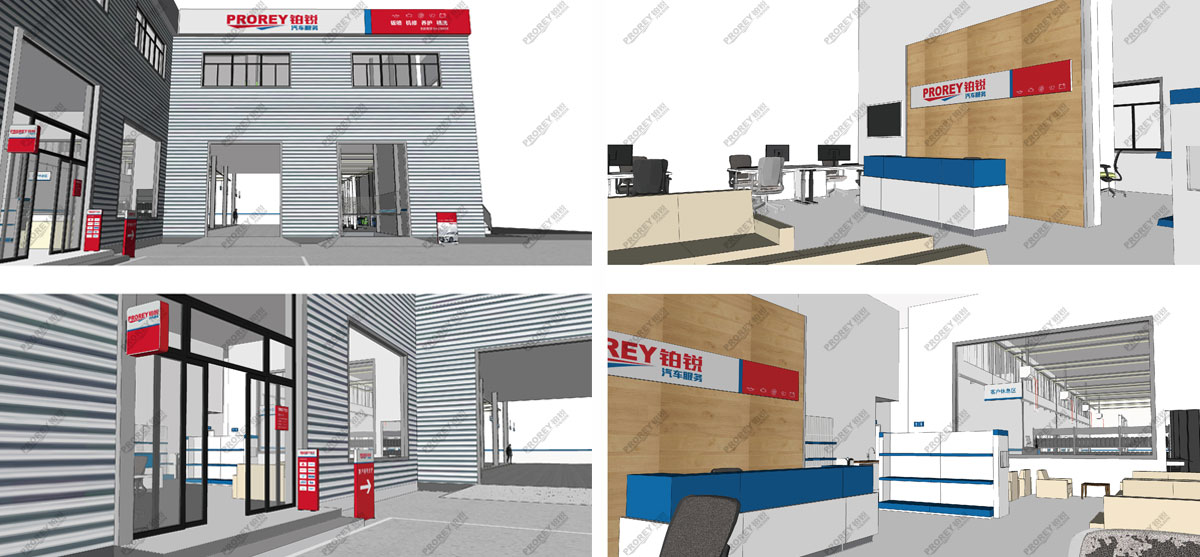

接待区The reception area

resource/images/ab261d9489d74dd89c2326665bab1bf9_79.jpg

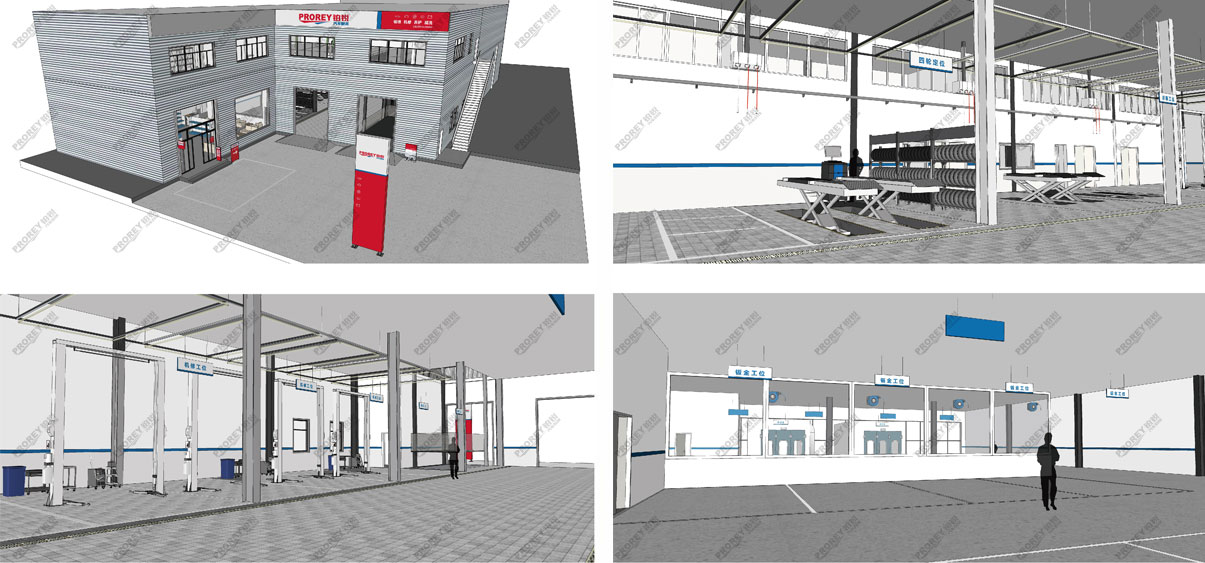

局部图Local figure

resource/images/ab261d9489d74dd89c2326665bab1bf9_81.jpg

汽车机电维修,在结构比较紧凑的情况下,机修车间和客户休息室放置在一起,方便客户休息,从观测窗可以看到车辆维护的情况。
维修站是多层结构的情况下,除了考虑楼板的结构强度以外,出入口尺寸也非常重要。汽车坡道的结构净高,如果仅考虑小型汽车维修通行,最小2.2米,坡道出入口位置高于2.5米,如果考虑运输事故车的板车通行,则高度大于 3.6 米。
工具设施管理到位,使水和油污不落地,配有排水沟和沉降池,举升机地坑排水高于排水沟排水高度。
