铂锐汽车科技-科学定制汽修车间配套整体解决方案

新能源工位配备方案

作者: 编辑: 来源: 发布日期: 2020.08.15
信息摘要:
在对新能源汽车进行高压作业时,需要有专用的维修工位,并保持洁净、干燥、通风良好。新能源工位配备需要有专用工具和防护用品。

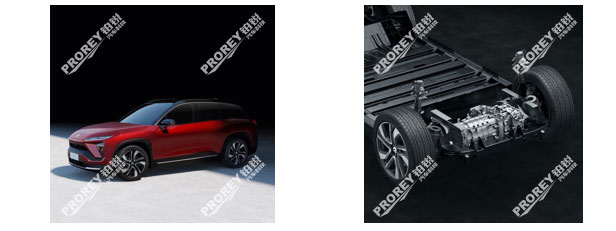

The structure of new energy vehicles 新能源汽车的结构
新能源汽车是汽车智能化、电气化和互联化发展的结构,综合了车辆的动力控制和驱动方面的赢领技术,形成技术原理,具有新技术和新结构的汽车,包括纯电动汽车和混合动力汽车。纯电动汽车由车载电源、电池管理系统、电源辅助系统、电动机、控制器、底盘、车身组成。
resource/images/ecf99a45b29f49eba065e9570b6bb666_130.jpg
动力电池:
蓄电池是电动车的心脏。高压蓄电池通过电源插头进行外部充电,向动力单元直接供电。纯电动汽车通常是以多个12V或24V的电池串、并联而成的动力电池组作为动力源,动力电池组的电压一般为155~400V,以周期性充电来补充电能,市场上常用的有磷酸铁锂和三元锂电池,因电压较高,维修时的安全防护是重中之重。
新能源汽车作为动力源,其充电、放电会产生热量。动力电池性能与温度有密切关系。为了延长动力电池使用寿命及获得较大功率,需对动力电池进行冷却并维持在正常温度。
电机系统:
电动机是将电能转化为机械能的装置。电动机/发电机由转子、定子组成,通过动力电子元件和高压蓄电池连接。电动机是汽车的动力源之一,向外输出扭矩,驱动汽车前进后退。同时可作为发电机发电,例如在滑行刹车及发动机输出额外扭矩的势能或者动能通过电动机转化为电能存储。

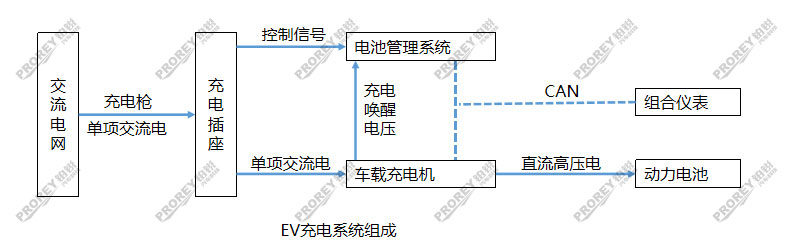

EV充电系统将交流电网的交流电转化为高压直流电,给车辆进行充电,提供汽车运行电能。主要由车载充电机、充电枪、充电插座、电池管理系统、充电指示灯等。
充电桩:
EV充电系统将交流电网的交流电转化为高压直流电,给车辆进行充电,提供汽车运行电能。主要由车载充电机、充电枪、充电插座、电池管理系统、充电指示灯等。
resource/images/ecf99a45b29f49eba065e9570b6bb666_132.jpg
Charging pile 充电桩

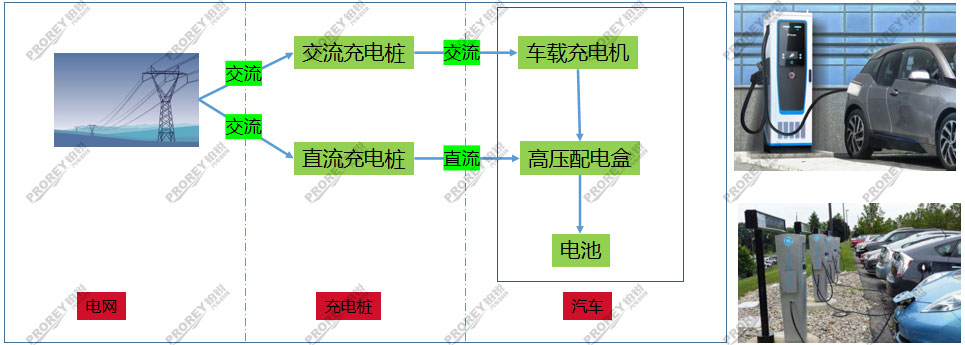

充电桩工作原理

充电桩将交流电网的交流电转化为高压直流电,给车辆进行充电,提供汽车运行电能。主要由车载充电机、充电枪、充电插座、电池管理系统、充电指示灯等。充电桩可以固定在地面或墙壁,可以根据不同的电压等级为各种型号的电动汽车充电。

resource/images/ecf99a45b29f49eba065e9570b6bb666_134.jpg

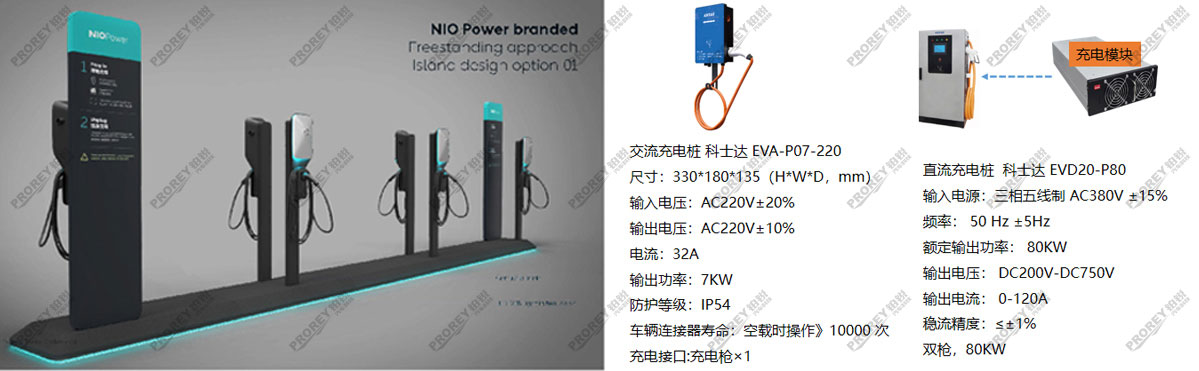

充电桩类型

充电桩一般提供常规充电和快速充电两种充电方式。按接口类型分为:交流(慢充)、直流(快充)两种类型。

resource/images/ecf99a45b29f49eba065e9570b6bb666_136.jpg

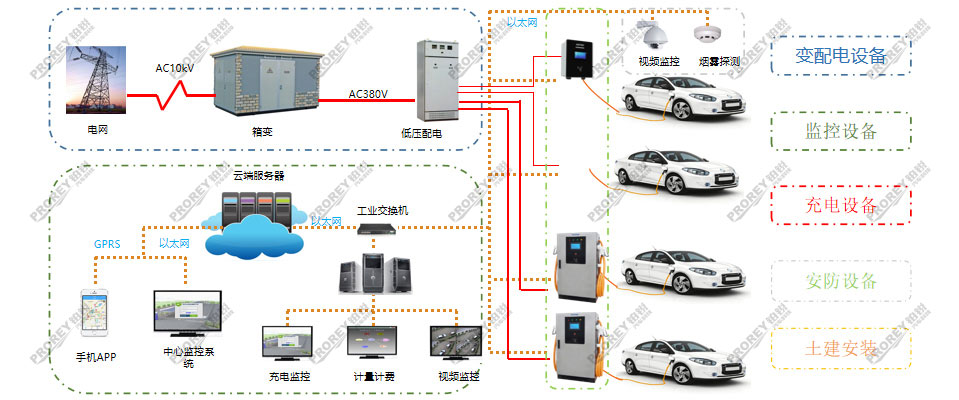

电池-充电桩整体解决方案
resource/images/ecf99a45b29f49eba065e9570b6bb666_138.jpg

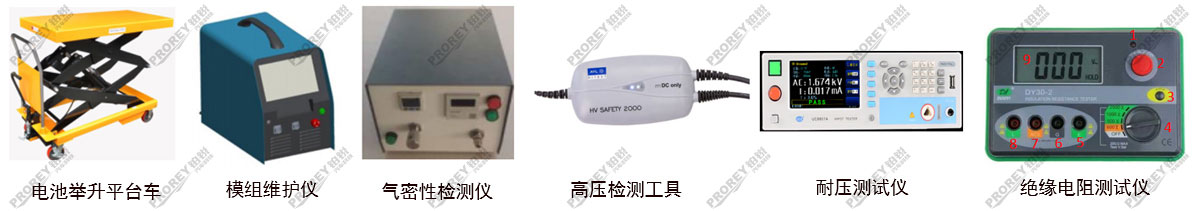

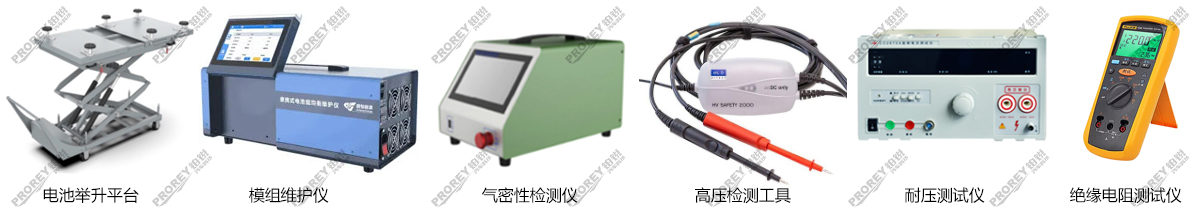

Testing instruments and tools 新能源汽车维修常用检测仪器和工具

resource/images/ecf99a45b29f49eba065e9570b6bb666_140.jpg

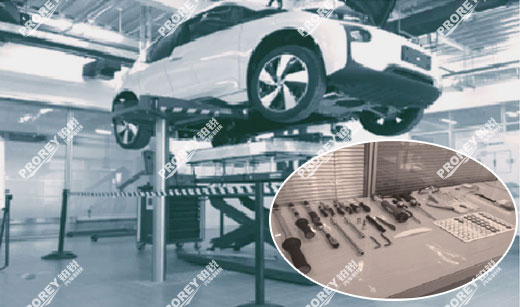

Maintenance of personal Protection 新能源汽车维修个人防护
resource/images/ecf99a45b29f49eba065e9570b6bb666_142.jpg
高压安全防护

在对新能源汽车进行高压作业时,需要有专用的维修工位,并保持洁净、干燥、通风良好。维修工位上必须配有专用工具和防护用品。
混合动力汽车和纯电动汽车的某些零部件可能有非常强的磁性。有些混合动力汽车和纯电动汽车,如果技术人员身上有植入体内的或便携式医疗电子设备,厂家建议身上有植入体内的或便携式医疗设备的技术人员不要参与此类车辆的维修工作。

Personal protective safety measures个人防护安全措施

个人防护用品PPE即在劳动过程中为防止物理、化学和生物等有害因素伤害人体而穿戴和配备的各种物品的总称。个人防护用品可以分为一般劳动保护用品和特种劳动防护用品。
对于特定的诊断或维修作业,技术人员可能需要在暴露的高压零部件附近进行操作。如果有导电物体落到暴露的高压电路上,则可能造成危险的短路事故。
在对混合动力汽车和纯电动汽车进行维修之前,技术人员应取下所有的首饰和金属物体,防止会滑落出来造成电弧或触电情况。

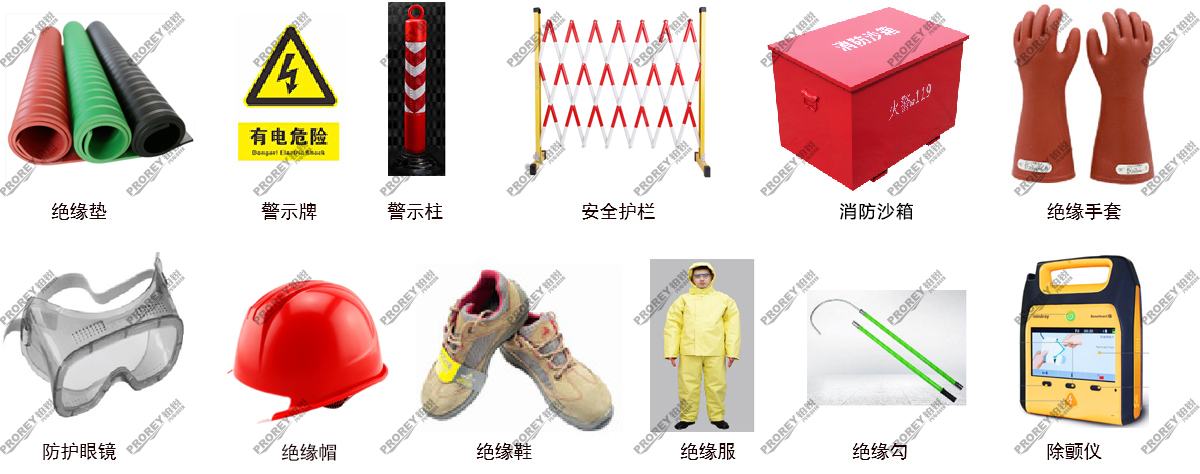

安全防护用品
resource/images/b0a1da3c50da4745a7310d9ea2b0039f_2.jpg
