汽车4S站及汽车修理厂工位设计

作者: 编辑: 来源: 发布日期: 2020.08.14
信息摘要:
在每一个汽车4s站和汽车修理厂建设过程中,我们凭着严格的管理节点计划和质量管控体系,从维修站布局设计、施工交底、安装质量、整厂培训等方面都具…
Station show 工位展示

在每一个汽车4s站和汽车维修厂建设过程中,我们凭着严格的管理节点计划和质量管控体系,从维修站布局设计、施工交底、安装质量、整厂培训等方面都具有严格的要求,和合作伙伴共同精心打造每一个维修站。
预检工位、检测工位、机修工位、新能源工位、四轮定位、轮胎工位、压缩空气供应系统、集中供油系统、尾气抽排系统、洗车美容、全自动洗车机、M站工位、PDI工位、钣金工位、大梁校正、铝车身工位、干磨工位、遮蔽工位、中涂工位、烤漆房、车间环保装置。

预检工位Preview location

预检工位

在互动预检工位,检查车辆的状态,和顾客交流车辆故障,初步确定维修项目,增加客户信赖感。
工位尺寸:7mX4m
通常配置剪式平板举升机或四柱平板式举升机、工具车、三合一绕线器、尾气抽排。
混凝土地面厚度不小于25cm,强度不小于C30。

机修工位Mechanic position

机修工位

在机修工位,对发动机总成、变速箱、车辆底盘、电器等系统进行检查、维修和保养。
规格尺寸:通常是7mX4m,不小于3.6m × 6.5m
通常配置龙门举升机、组套工具车、抽接油机、三合一绕线器、尾气抽排、废物回收箱。龙门举升机安装位置的混凝土地面厚度不小于25cm,强度不小于C30。空间高度在4000mm 以上,对于在楼层安装或有地下室的安装情况下,楼板承载大于2.5吨/平方米。

四轮定位工位Wheel alignment station

四轮定位工位

对车辆的底盘参数进行测量、调整、校正,保证车辆直线行驶和转向特性,减少轮胎的非正常磨损。
各类维修站应保证 1个四轮定位工位。
最小:5m× 8m;最大:5m× 10.5m
最大尺寸可满足校准 ACC/车道保持系统等标定设备的使用空间要求。3D定位仪的立柱安装位置,需要距离举升机转角盘中心距离2.5-2.8米,使定位仪摄像头处于更好的工作位置。剪式举升机或者四柱举升机、定位仪、工具车、三合一绕线器、尾气抽排、置物桶。

钣金工位Sheet metal bits

钣金工位

钣金工位主要是对汽车维修过程中的车身变形部分进行修复,完成车身检查、钣金拆装、车身修复、和大梁校正等工作。
工位尺寸:通常是7mX4m,不小于3.6m × 6.5m
通常配置龙门举升机、绕线器、工具车、板件推车、保险杠摆放架。龙门举升机安装位置的混凝土地面厚度不小于25cm,强度不小于C30。空间高度在4000mm 以上,对于在楼层安装或有地下室的安装情况下,楼板承载大于2.5吨/平方米。

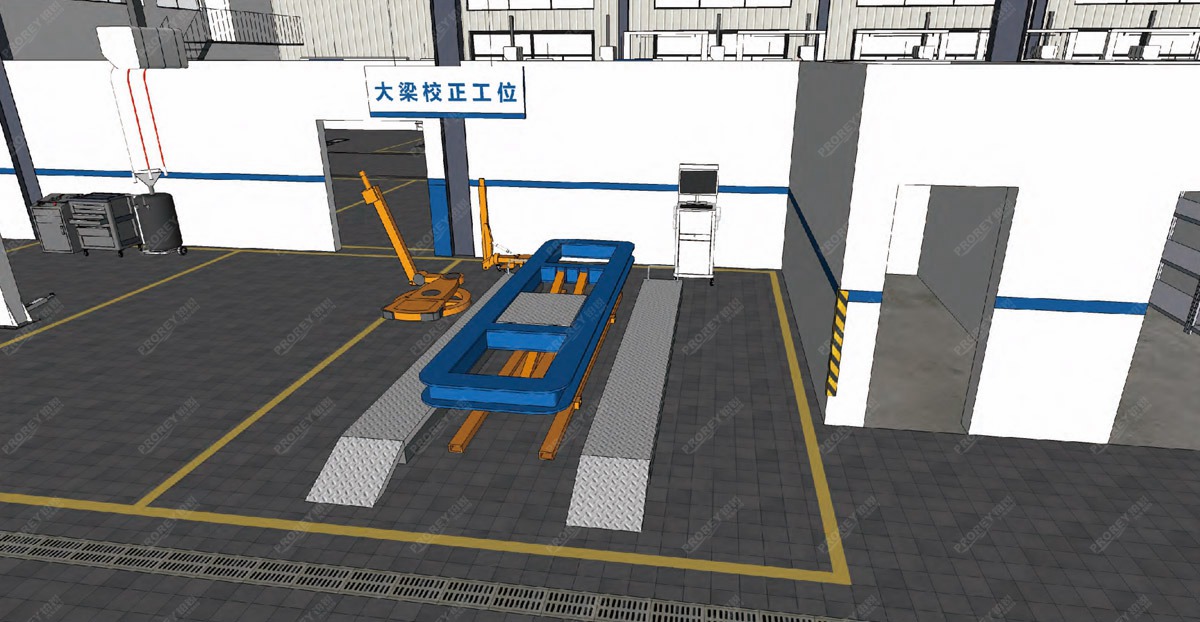

车身校正工位Body calibration station

车身校正工位

大梁校正工位主要是对汽车车身分进行测量,确定损坏程度和损坏位置后,用大梁校正工位对变形位置拉伸应变到出厂数据。
工位尺寸:通常是7mX5m,如用平板式大梁,尺寸通常为8mX6m
通常配置大梁校正仪、电子测量、绕线器。

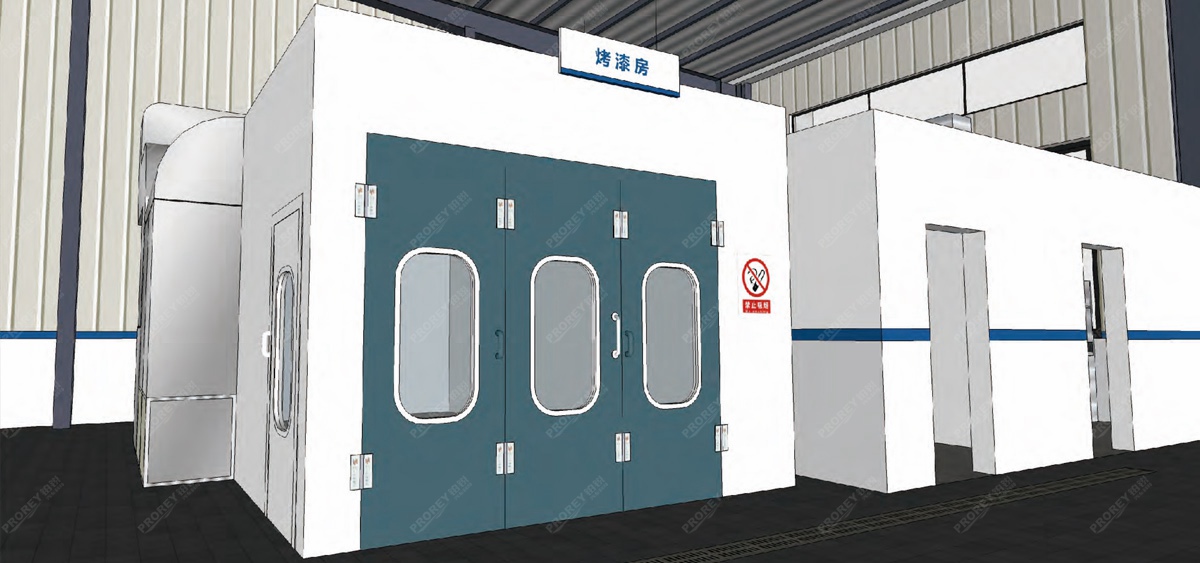

喷烤漆房工位Paint spraying room station

喷烤漆房工位

喷烤漆房将空气过滤净化后完成油漆喷涂,并以恒定的温度烘干油漆,在提高喷漆效率的同时吸附去除VOC有害成分。
一般工位尺寸8mX5.5m,预留1.5m维修通道。工位通常配置三节精密油水分离器、试喷板、灭火器、喷漆支架等。

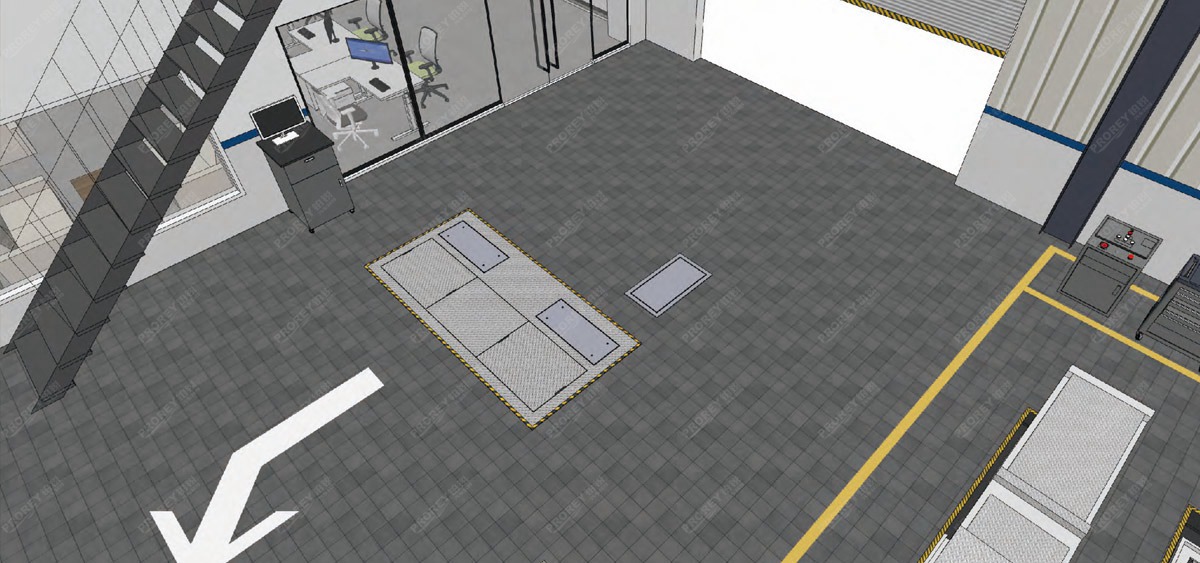

检测线工位Check line station

检测线工位

检测车辆的底盘系统的数据和安全性,包括检测侧滑以确定是否跑偏,检查轴重和悬挂系统是否存在缺陷,检测车辆制动系统是否存在安全隐患,保障车主驾驶安全的同时为维修站带来收益。
建议检测工位尺寸:8.0m X 3.6m,包括设备前后停车距离。

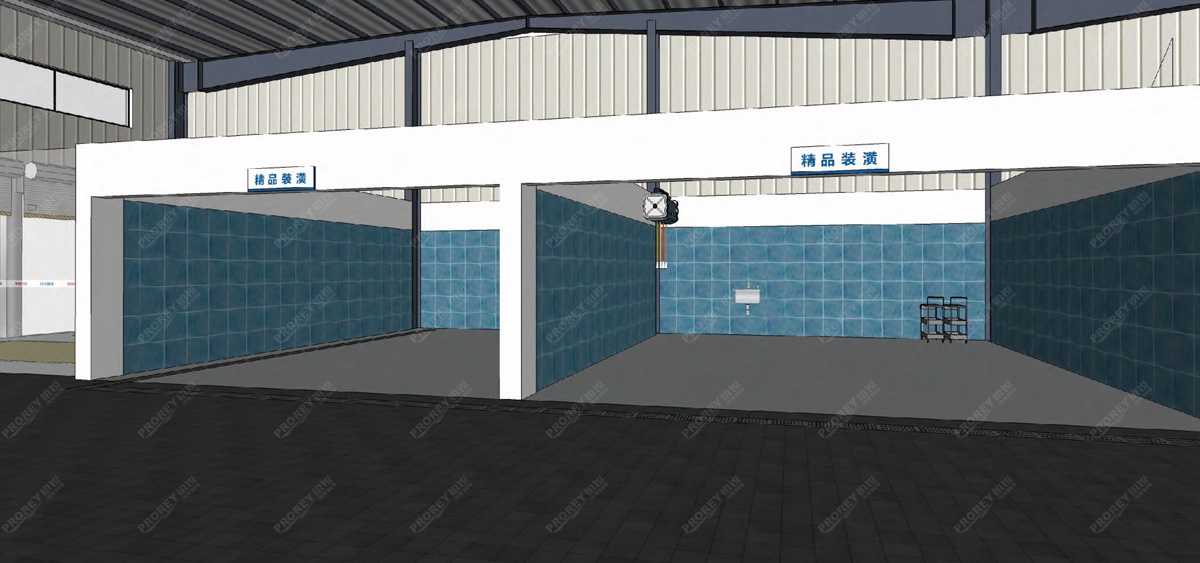

美容装潢工位Beauty decoration station

美容装潢工位

对汽车车身外表和漆面养护,对汽车内部和外部进行清洁、除菌和美化装潢,完成汽车外表和内饰等清洁,防爆隔热膜施工,以及抛光、打蜡、镀膜、除异味等护理项目。

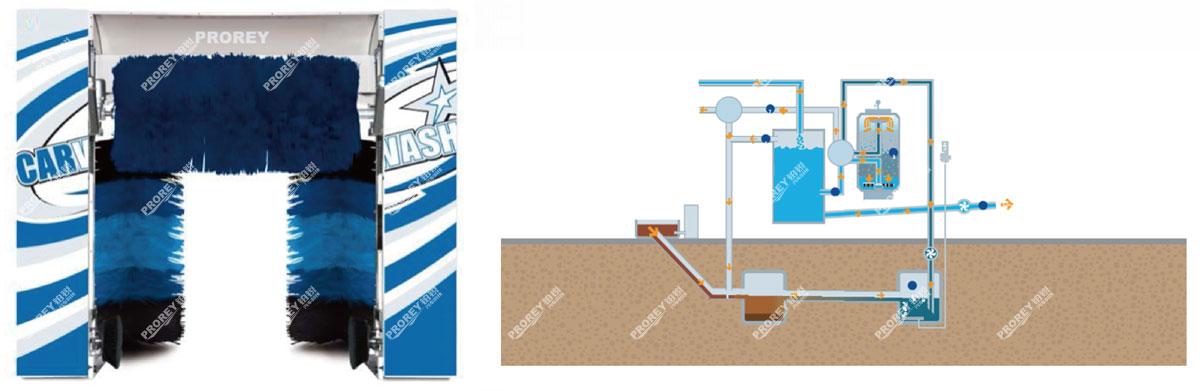

全自动洗车机Fully automatic car washing machine

resource/images/ab261d9489d74dd89c2326665bab1bf9_87.jpg

全自动洗车机的新技术能实现汽车清洗、吹干、打蜡、抛光等常规洗车服务项目,能够达到“旧车变新,新车保值”的功效,并能实现24小时无人值守工作,为汽车维修站节省了大量的人力,并带来可观的经济效益。

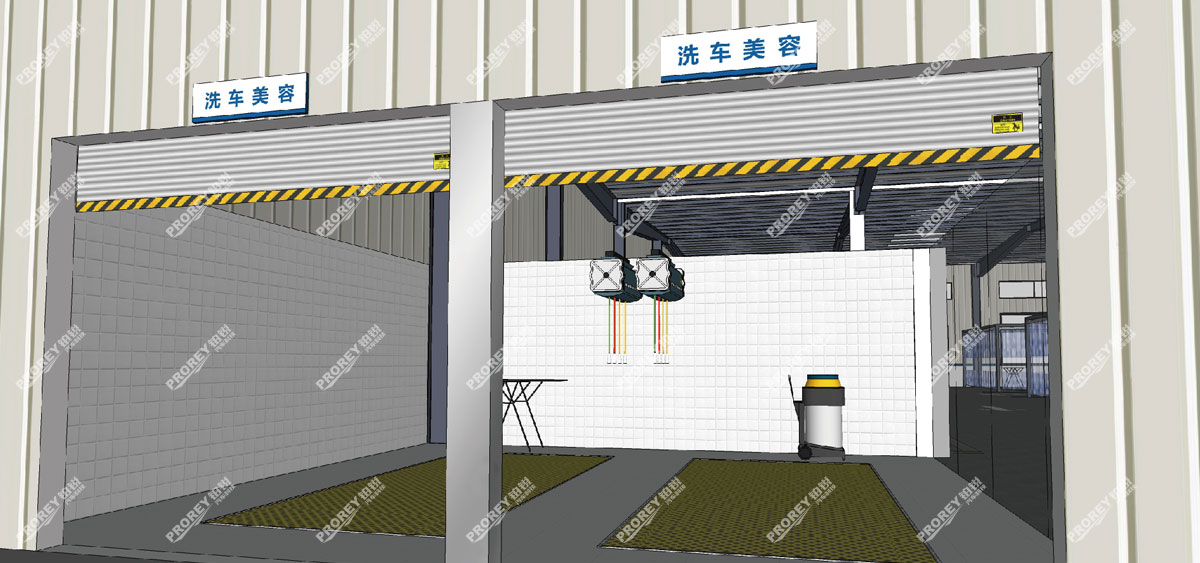

洗车工位Car wash station

resource/images/ab261d9489d74dd89c2326665bab1bf9_89.jpg

洗车工位高压清洗机体积小,使用方便,在洗车频次比较大的场所,可以考虑全自动洗车机。
工位尺寸建议7mX4.5m,最小工位尺寸6mX4m,墙面设置墙裙砖,高度 3.6 m,防水灯具。

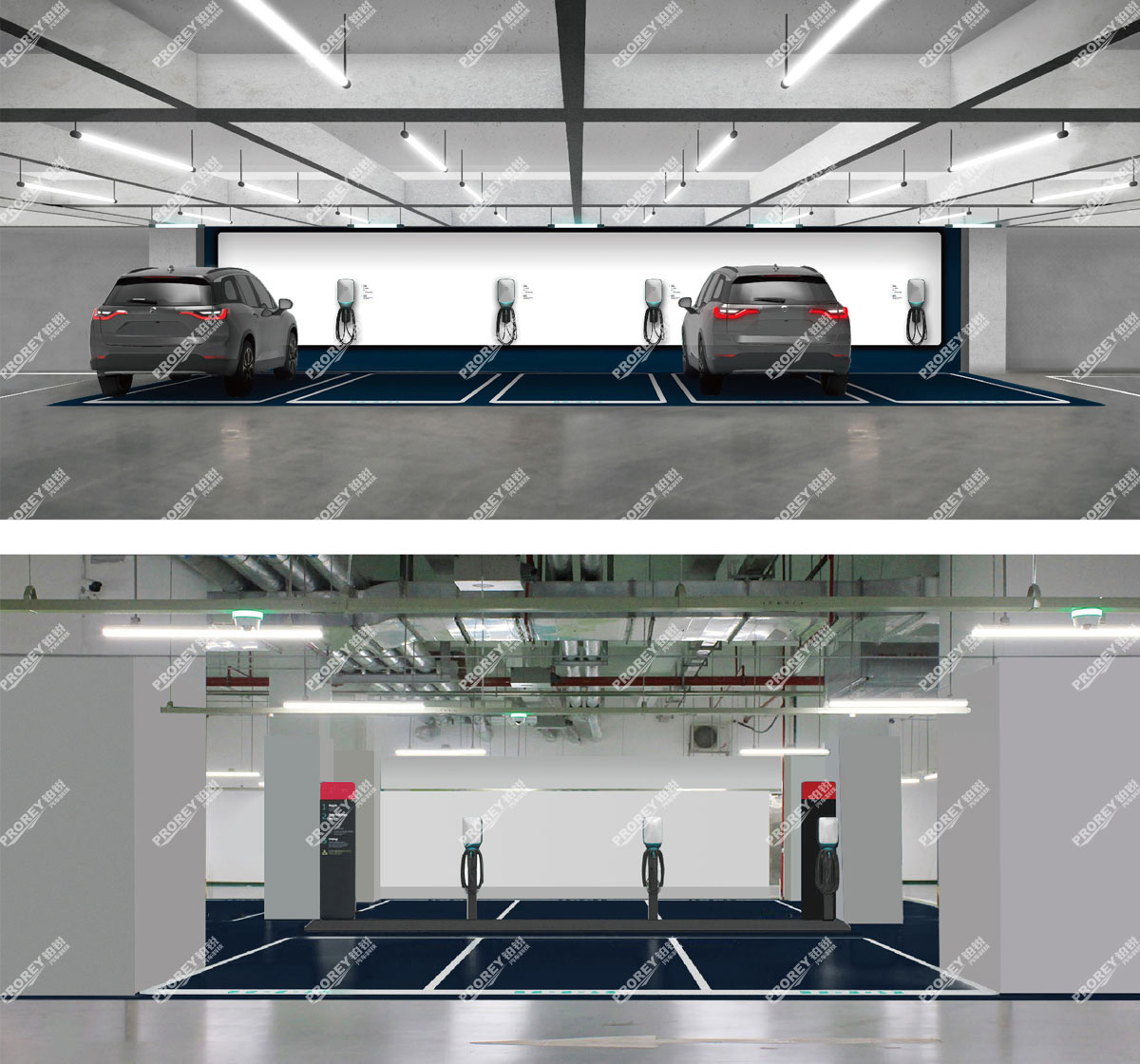

新能源工位New energy station

resource/images/d4c8ef118acd4b74ab1303a34b55ade7_16.jpg

配置高压电检测仪器,绝缘工具,以及安全防护设施。

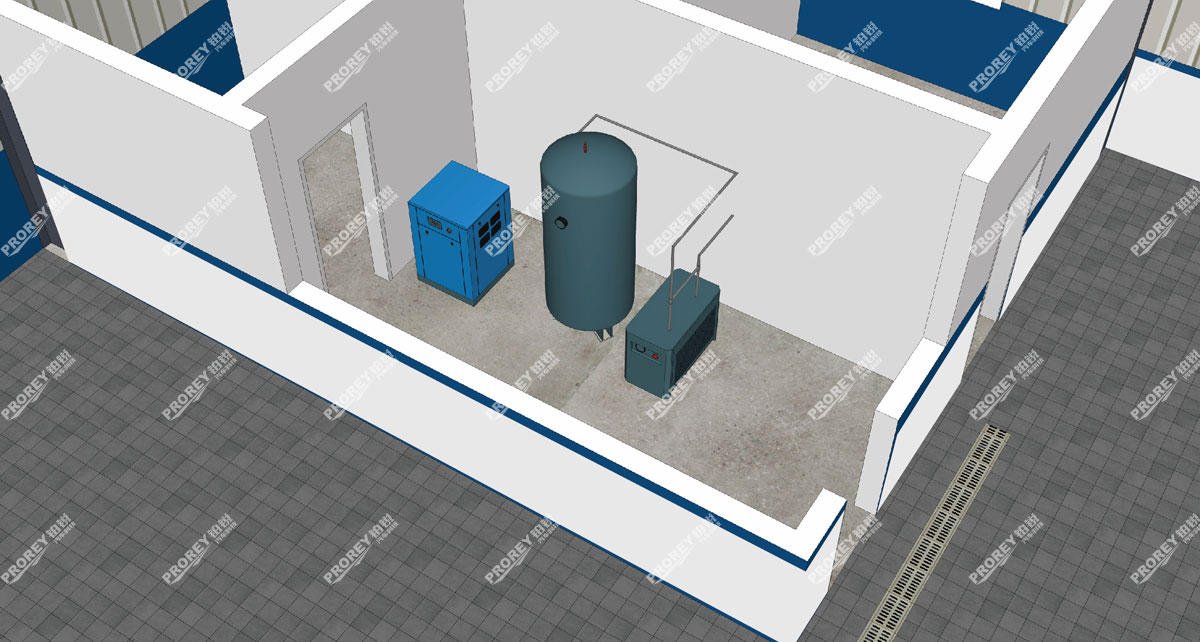

空压机房compressor plant

resource/images/ab261d9489d74dd89c2326665bab1bf9_93.jpg

为维修车间提供稳定、洁净、干燥的压缩空气,确保设备和工具的能够高效率正确地工作,并延长使用寿命。大型4S站空压机房面积不应小于20平方米,高度不小于3.2米,空压机功率不小于22KW。同时应保证有良好的通风,配置排风机、进气风机,空压设备的基础应做防震处理,入口通常在1.5米以上,以方便空压机进入房间。空压机房温度越低,产气量会提高,尽量安装在建筑物的阴面。

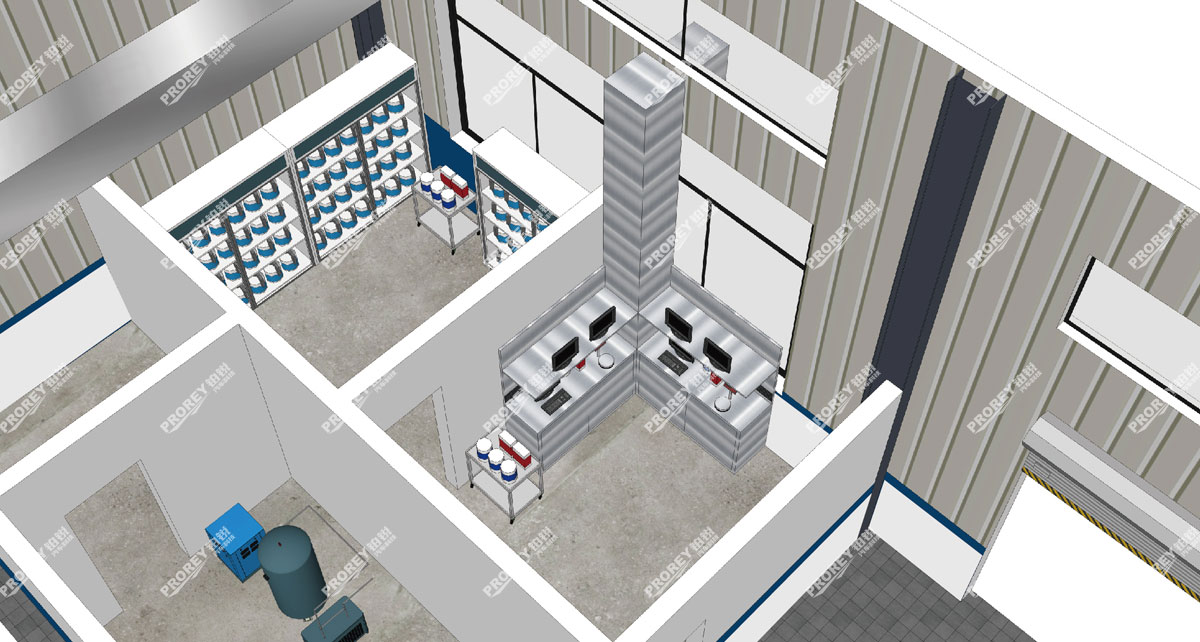

调漆间Paint mixing room

resource/images/ab261d9489d74dd89c2326665bab1bf9_95.jpg

调漆间设在建筑物的阴面,调漆间及物料间应设置在烤漆房附近,自然采光,设置强排风设备。采用三防灯具,采用防爆灯具及电气设备。物料间应该设置安装独立防爆空调,室内温度应 24 小时维持在油漆储藏的适宜范围,采用防爆灯具、防爆插座、防爆空调,空间面积不应小于3mX6m

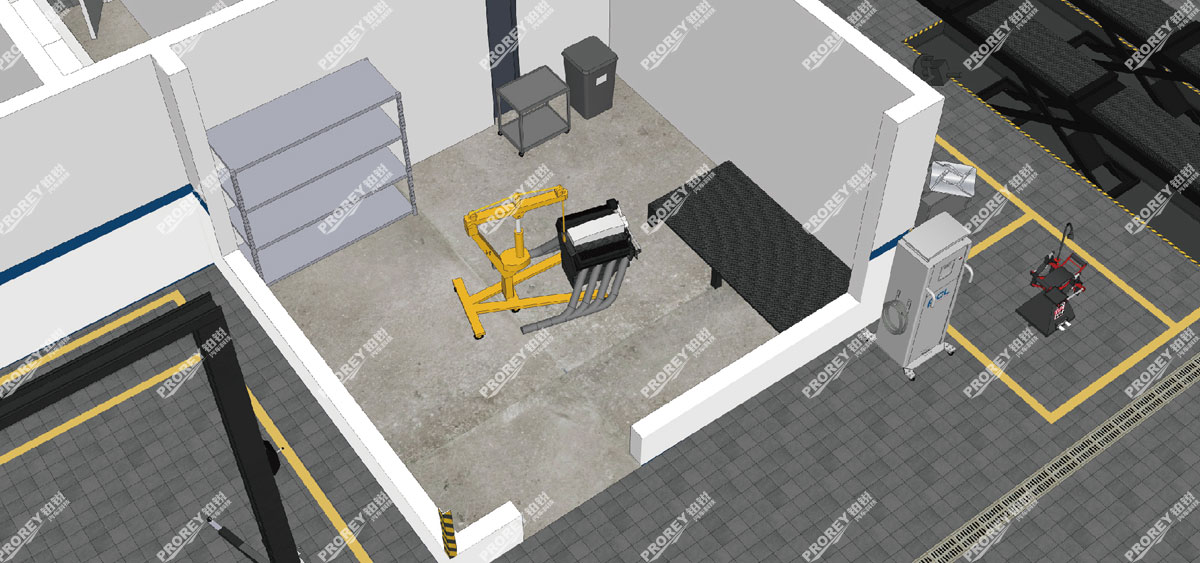

总成维修间Assembly maintenance room

resource/images/ab261d9489d74dd89c2326665bab1bf9_97.jpg

用于汽车部件总成的拆解维修,一般靠近机电工位,面积不小于30平方米。
房间净空超过4米,通风良好,照明充足。地面、墙面为易清洗材质装修。应尽量增大开门面积便于发动机等总成的搬运,需设置上下水及强排风设备,直接连接电源,不能断电,电气防爆。地面完成面必须与车间地面齐平,不设置门槛。配置工作台、虎台钳、液压机、发动机吊机、工作凳、千斤顶等。

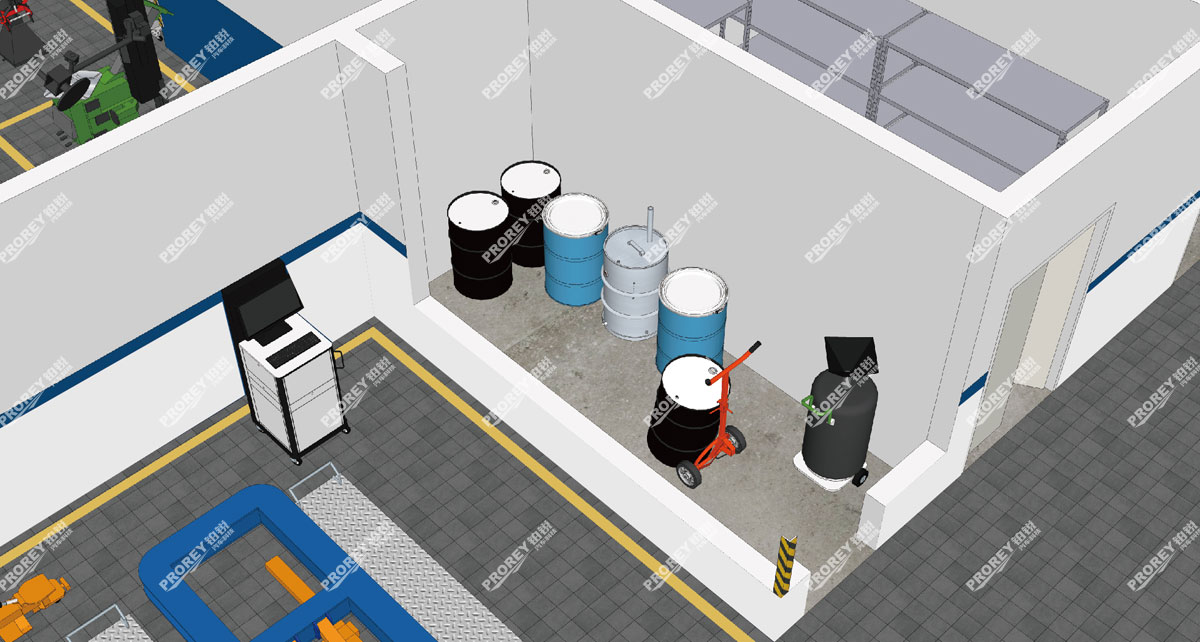

废油回收间Waste oil recovery room

resource/images/ab261d9489d74dd89c2326665bab1bf9_99.jpg

储藏与辅助功能区包括配件库、危险品库、专用工具室、保修件库、油品库、钣金储藏间。废油回收间需要保持良好的通风,照明系统需要防爆设置。

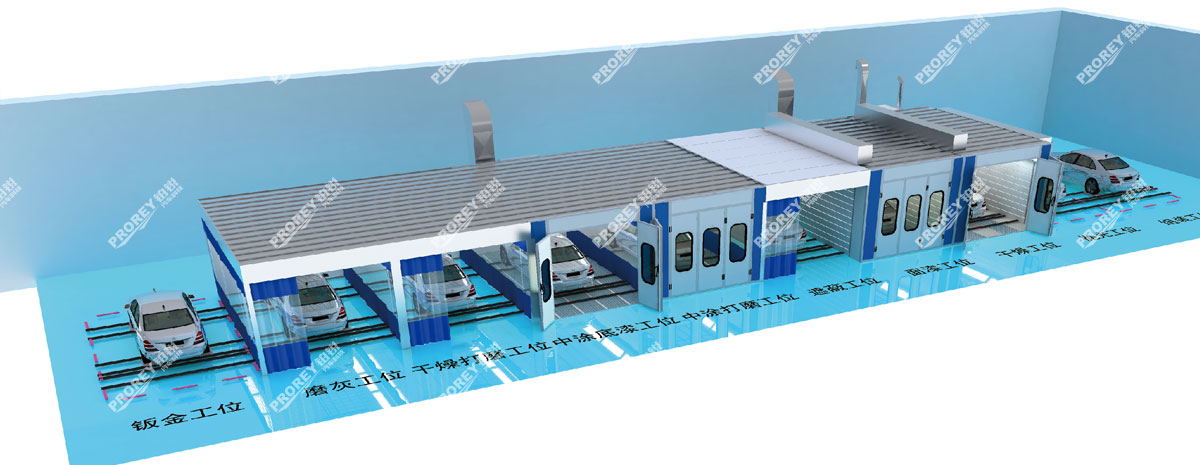

钣喷流水线Injection molding line

resource/images/ab261d9489d74dd89c2326665bab1bf9_101.jpg

随着国家对VOC排放环保监管力度的加大,在集中有效治理的同时,可以对原来的生产工艺进行优化以提高作业效率,所以建立钣喷中心是汽修行业的发展趋势。将传统的钣喷工艺进行标准化分解成为流水化作业,可以使钣喷作业效率提高60%以上,减少了车主的钣喷工艺等待时间,也极大地提高了生产效益。
根据钣喷作业的场地设施、管理方式和设备条件的不同,可以分为硬流水和软流水两种方式。硬流水线设备投入力度大,生产效率高,由于要求工艺流程节拍固定,很容易造成瓶颈作业而形成资源浪费。软流水线则是原有生产工艺进行优化以实行柔性管理,可以根据车辆生产实际要求进行作业的流程弹性调整,对生产管理人员的要求很高,避免造成流程的脱节和衔接困难的现象。
