汽车维修车间集中供油系统组成与配置

说到汽车保养，相信大家最耳熟能详的应该就是机油的更换啦，因为不管是新车还是有一定使用年限的车，在经过一段时间或一定公里数的时候，都需要去4S店、换油中心、综合性修理厂或快修快保店，进行换油作业。

然而，每个汽车品牌每款发动机，其机油加注量都不尽相同，矛盾的是，润滑油生产商多以1升装和4升装为主要包装形式，毫无疑问，这必然会造成润滑油的无理由浪费，也增加了后期环保问题处理的压力。在这种背景下，集中供油系统因集中管理、精确控制、降本增效、绿色环保等显著特点，风靡当下。

集中供油系统概述和构成

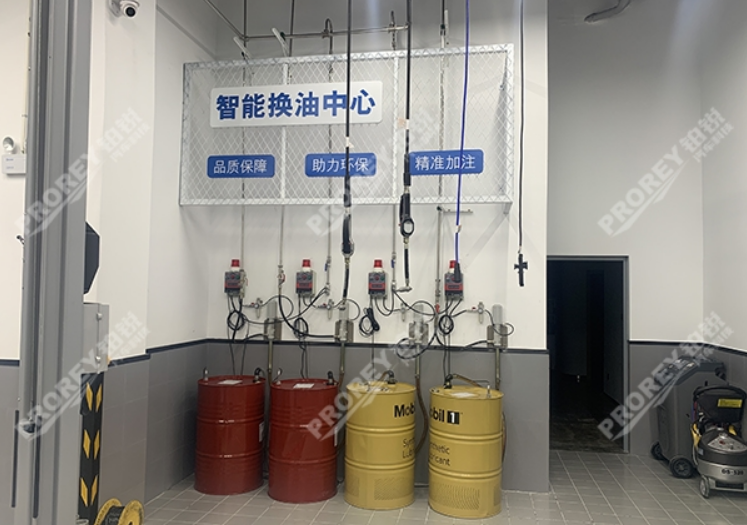

集中润滑给油系统是指将润滑油集中放置在库房，利用压缩空气作为动力，推动柱塞泵往复运动，经过耐高压输油管路连接，输送至各个加油站点的供油系统。可以同时加注多种油品，也可以加注多个加油点位。形成集中贮油、集中输送，集中管理的统一整体。

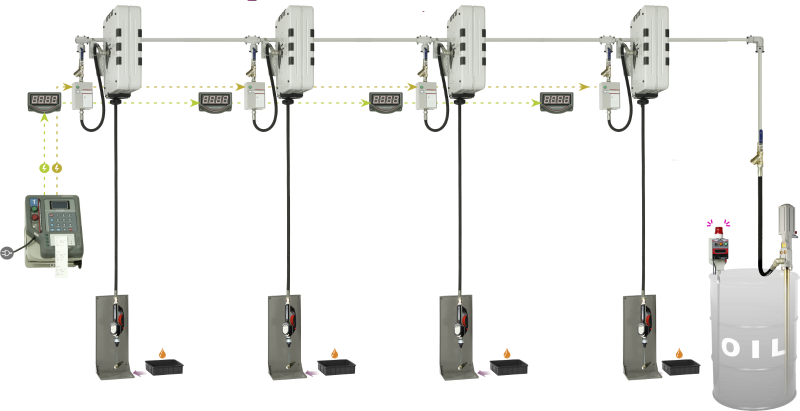

一个完整的集中供油系统，通常包括贮油桶（一般由润滑油厂商提供）、低液位自动停机装置、气动稀油泵、稀油泵连接管、主路进油过滤阀组套、耐高压输油管路、支路进油过滤阀组套、流量控制电磁阀、卷管器、机油加注枪、防滴漏接油盒以及系统主控机和油水过滤器等。

1.系统主控机：

主控机既是操作工或仓库管理员人机交互的窗口，也是整个集中供油系统的大脑。一个合理的主控机必需配合高精度的电子感应流量阀，做到精确加油、不多加、不漏加;可以设置操作登录密码、工单号、油料编码等信息，以方便管理；支持数据查询、修改和打印功能；还应能动态显示工作状态，可查看单次、累计加注量等。

2.气动稀油泵（抽油泵/输油泵）

为满足不同工况要求，适应不同距离的传输，应选择合适的抽油泵。一般常见的比例泵为1：1、3：1、5：1，分别用于短距离、小于50M、大于50M的传输路径。其规律是泵的比例越大，输送压力越大，而传输路径越远，终端输出的流量会越小。

3.油水过滤润滑器＆调压阀组套（3联件）

气动抽油泵的进气端应配置油水过滤器和调压泵，以有效过滤气源中的水分，加入油泵专用润滑油，可以延长油泵寿命和保证抽油效率，通过调整压力阀可使油泵能在不同压力环境下工作，保障加油作业顺利完成。

4.过滤阀组件

为了避免稀油中的杂质阴塞流量电磁阀和机油加注枪等精密器件，加装过滤阀组件显得尤为重要。

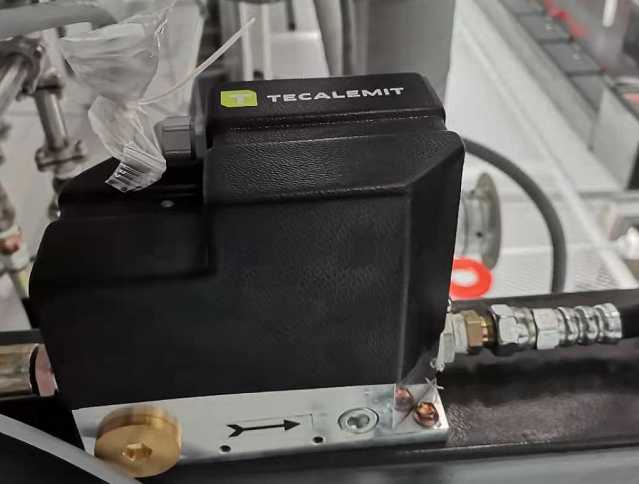

5.流量感应控制器

流量控制电磁阀油流量计和流量开关共同组成，一方面精确计量输油量，另一方面作为一个电子开关阀门，是一种电控执行器执行器。

6.LED高位显示

LED高位加油量显示，便于远距离查看加油状态，让客户知晓爱车加油量是否准确，并记录最后一次加油量。

7.加油工位油路绕管器（开放＆封闭式）

油路绕管器，一般都应选用工业级高压耐磨油管，有开放式和封闭式之分，为了提高整个维修车间的整体形象，还可以将绕线器安装在N合一的组合鼓内。选购绕线器时还应注意其锁止和自动回收功能的平顺性。

8． 低液位自动停机装置

为了避免经常要去库房查询贮油桶内的存油量，一个基本的集中供油系统，当油桶内油液过低时，系统应能自动切断油泵气源，并发出声光警报，提醒库管，避免因油泵打空使管道进入空气导致加油计量不准确。

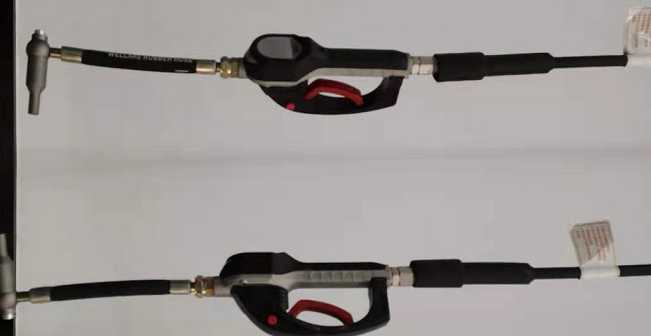

9． 加油枪

加油枪作为输油终端，有数显流量和无数显流量之分，建议选购带数显功能的加油枪。

10． 流体管道（油管道）

流体管道最好选用无缝钢管，考虑到现场安装和后期检修的方便性，应配合专用管道接头，保证安装质量的前提下，还应要求整体的美观性。建议选择专业公司完成安装。具体安装注意事项，详见《集中供油系统油路的安装要点是哪些？》。

介绍了完集中供油系统的构成与工作原理，相应大家比较期待的就是配置方案啦，那么这里我就给大家推荐几个常见的单控主机应用方案：

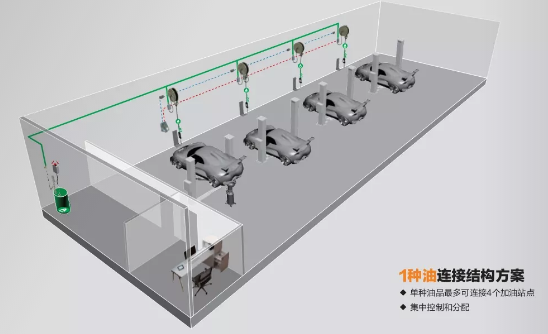

方案一：油品种类1种；加油支路4路；加油工位8个（一个支路覆盖两个工位）

对应固定配置清单：1台主控机+1个抽油泵+1套低液位自动监测装置+1套油泵连接软管+1套进油过滤阀组套+4套出油过滤阀组套+4个流量控制阀+4个卷管器+4个高位LED显示器+4把机油加注枪+4套防滴漏接油盒

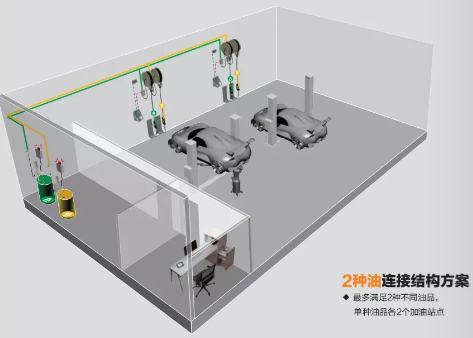

方案二：油品种类2种；每种品类支路数2路；加油工位4个（一个支路覆盖两个工位）

对应固定配置清单：1台主控机+2个抽油泵+2套低液位自动监测装置+2套油泵连接软管+2套进油过滤阀组套+4套出油过滤阀组套+4个流量控制阀+4个卷管器+4个高位LED显示器+4把机油加注枪+4套防滴漏接油盒

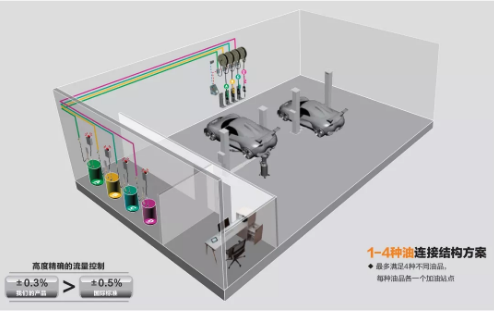

方案三：油品种类4种；每种品类支路数为1路；加油工位2个（一个支路覆盖两个工位）

对应固定配置清单：1台主控机+4个抽油泵+4套低液位自动监测装置+4套油泵连接软管+4套进油过滤阀组套+4套出油过滤阀组套+4个流量控制阀+4个卷管器+4个高位LED显示器+4把机油加注枪+4套防滴漏接油盒

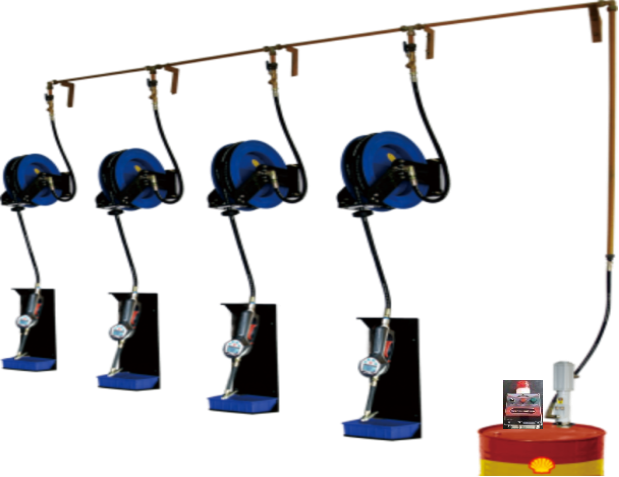

方案四：简易版的1种油品；4条支路；8个加油工位（一个支路覆盖两个工位）

对应固定配置清单：1个抽油泵+1套低液位自动监测装置+1套油泵连接软管+4套进油过滤阀组套+4套出油过滤阀组套+4个卷管器+4把机油加注枪（一定要配数显加油枪）+4套防滴漏接油盒

汽车维修车间集中供油系统是一个系统性工程，隶属车间工程系列，从系统选型、配置到安装和调试，专业性极高，非专业公司高品质产品和非专业技术人员安装，会导致后期故障频出，轻则漏油，重则整个系统瘫痪。铂锐汽车科技有限公司专注于向汽车维修后市场持续输出整体解决方案，是您建设集中供油系统的不二选择。
